Технологии установки дренажных систем

Одна из проверенных практикой технологий монтажа дренажной системы заключается в следующем, – делится опытом Кунец Александр Петрович. – Дно траншеи утрамбовывается и выравнивается сухой смесью известковой щебенки и крупного песка (толщина слоя 50 мм). После этого укладываются дренажные трубы. Минимальный уклон дрены по строительным нормам составляет 0,002 (2 мм на 1 пог. м.) в глинистых грунтах и 0,003 (3 мм на 1 пог. м.) в песчаных. Практически же для хорошего стока воды берут уклон 0,005-0,01 (5-10 мм на 1 пог. м.). Чтобы влага легче проникала в трубы, их обсыпают водопроницаемыми материалами. Обсыпка производится послойно. Ближе всего к дрене располагается промытый щебень или гравий с размером зерен не больше 16 мм. Сверху стелется полотно из геотекстиля, отделяющее этот слой от песка с размером зерен 0,5-10 мм. Толщина обсыпок колеблется в среднем от 100 до 300 мм (чем менее водопроницаем окружающий грунт, тем толще засыпка). Сверху наваливают вынутый ранее естественный слой земли.

Для наблюдения за работой дренажа и очистки труб устраивают смотровые и поворотные колодцы. Чаще всего их собирают из бетонных или железобетонных колец. Наиболее ходовые диаметры - 400 и 700 мм. Высота колодезных колец варьируется от 0,5 до 2 м. Масса таких изделий составляет 230-3100 кг.

Материалы для дренажной системы:

-Крышка бетонная с люком

-Кольцо бетонное

-Днище

-Дрена

-Труба асбоцементная

-Геотекстиль

-Щебень

-Песок

-Цемент М 400

-Битум

-Стекло жидкое

Что касается системы отвода поверхностных вод, то в соответствии с инструкциями большинства производителей, устройства точечного дренажа необходимо монтировать на бетонное основание. При соблюдении технологии монтажа основная нагрузка приходится на закрывающую решетку. Ее следует выбирать в зависимости от класса механической нагрузки, требуемой пропускной способности и дизайна окружающего ландшафта.

– В зависимости от места установки, требуемой пропускной способности подбираются водостоки нужной ширины, – поясняет Оксана Студент. – Большинство производителей предлагают водостоки стандартной длины: 1000 и 500 мм. Оптимальными для применения в частном строительстве считаются водостоки шириной 100-130 мм, для мест с повышенной интенсивностью водосбора могут использоваться каналы шириной до 200 мм.

При выборе определенной системы также рекомендуется обращать внимание на диаметр отводов. Стандартные канализационные трубы имеют диаметр 110 мм. Если дренажная система выполнена с отводами других диаметров – 80, 100 мм, то для ее подсоединения придется дополнительно использовать переходники. Высота канала важна только в тех случаях, когда дренаж выполняется на каком-то ограниченном по высоте основании. Например, при организации водоотвода с открытых террас, балконов, эксплуатируемых кровель. Для этих случаев выпускаются мелкосидящие водостоки (Система ПАРК).

Водосборные каналы устанавливают в траншею на слой бетона. Монтаж начинают с установки пескоуловителя в нижней отметке трассы. Далее шнуром намечают линию укладки каналов. Чтобы грязь из дренажной системы не засоряла канализационные трубы, подключение водостоков к системе канализации желательно выполнять через пескоуловитель. Вертикальное подсоединение можно выполнять через сифон ("ловушку спертого воздуха").

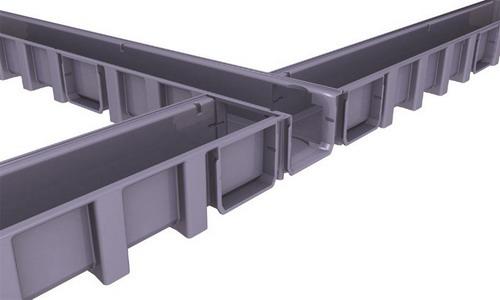

У большинства как отечественных, так и зарубежных производителей соединение основных элементов выполняется по схеме "шпунт в паз". Это облегчает монтаж и исключает горизонтальное смещение каналов. Унификация элементов и модульный принцип монтажа позволяют легко "собрать" линейную дренажную систему любой длины и конфигурации. Чтобы соединить каналы под углом, их распиливают или разрезают (в зависимости от материала, из которого они сделаны) и стыкуют.

Для удобства монтажа в системах французского производителя NICOLL предусмотрены технологические элементы, позволяющие выбить отверстие и произвести соединение по принципу «папа-мама» (PALE\MALE).

Для эффективной работы системы в целом создается соответствующий уклон водоотвода. Их существует несколько вариантов: за счет устройства уклона грунта, за счет использования каналов, внутренняя поверхность которых имеет уклон, а также организации ступенчатого уклона за счет применения каналов разной высоты- система КАСКАД.

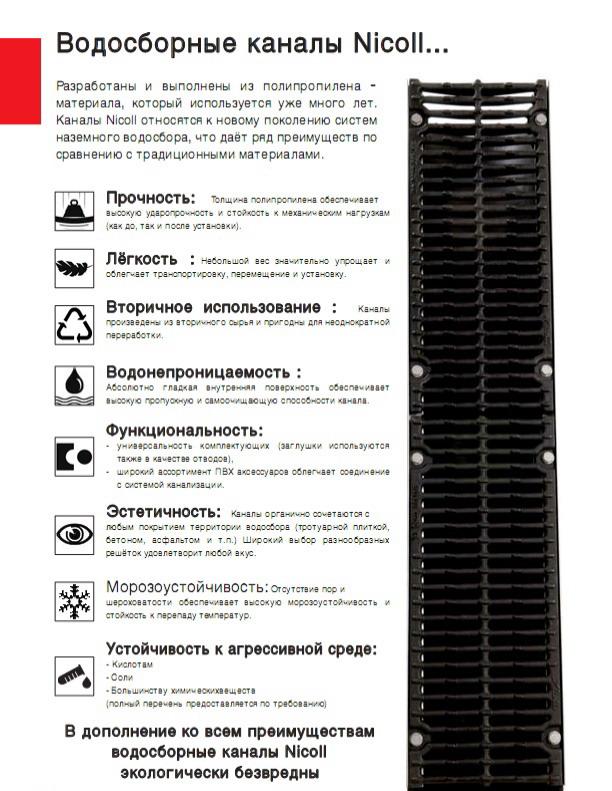

– Для организации дренажа оптимальным можно признать применение водосборных конструкций из полипропилена, – заключает Оксана Студент. – Современные пластики обладают морозостойкостью, высокой ударной прочностью, износостойкостью. Для повышения устойчивости к ультрафиолетовому излучению и агрессивным средам в них вводятся различные стабилизаторы. Разумеется, гарантировать все эти свойства можно только в том случае, если мы имеем дело с оригинальной сертифицированной продукцией, а не с подделками, свойства которых непредсказуемы.

Основные классы нагрузки следующие :

- А 15 - выдерживаемая нагрузка до 1500 кг . Ти¬пичное применение - поверхности , используе¬мые исключительно пешеходами и велосипедис¬тами . Например , дорожки , тротуары , газоны , двор ;

- В 125 - нагрузка до 125 т . Тротуары , поверх¬ности автостоянок и гаражи , сады , искусствен¬ный ландшафт ;

- С 250 - нагрузка до 250 т . Зона стоков по краю улиц , пешеходные дорожки , обочины дорог , стоянки и гаражи .

Цифра означает величину нагрузки в кН ( килоНьютонах ). В нормальных условиях 1 кН равнозначен силе веса 100 кг . То есть если дренажное устройство маркируют символом С 250, то это означает , что оно способно выдер¬живать нагрузку 250 кН , или же 25 т .

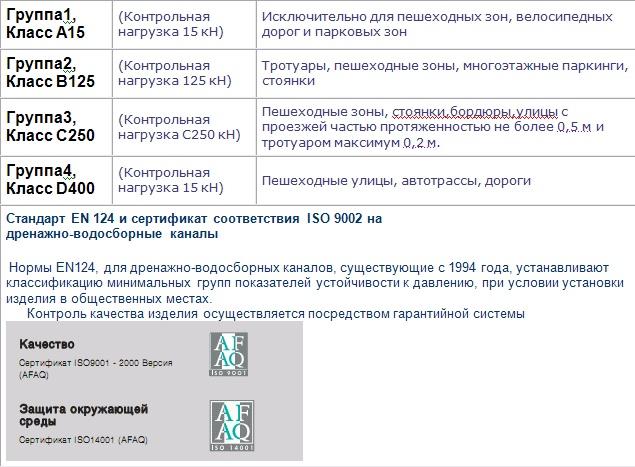

Классификация дренажно-водосборных каналов для общественных мест.

АССОРТИМЕНТ СИСТЕМ ЛИНЕЙНОГО ВОДООТВОДА NICOLL

По своему ассортименту водосборные каналы NICOLL подразделяются на следующие группы:

- система CONNECTO – универсальная система для частного и городского строительства для отвода воды с приусадебных территорий, террас, парковых и приусадебных зон.

В этой системе каналы поставляются с решетками из ПВХ и с металлическими решетками класса А и В.

Для мест, имеющих ограничение по высоте при установке каналов предусмотрены каналы малой глубины.

- система KENADRAIN – система водосборных каналов для использования на проезжих дорогах и городских территориях.

Эта система подразделяется на следующие группы:

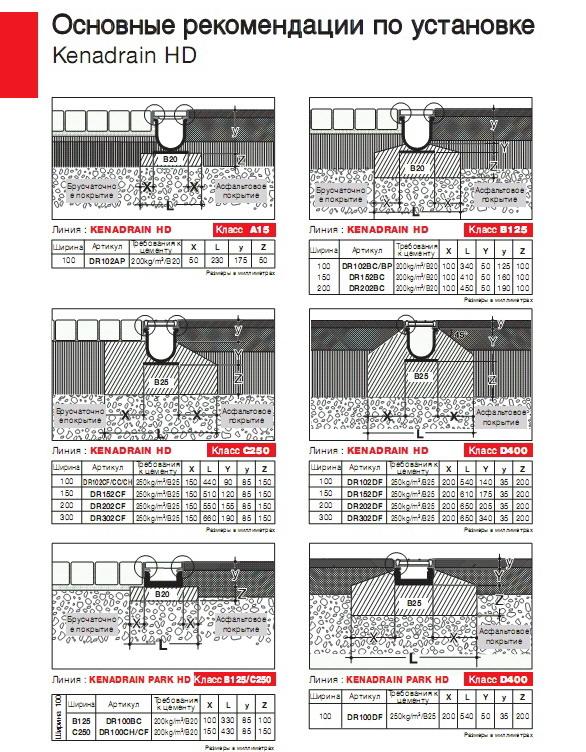

- KENADRAIN HD – высокие нагрузки использования каналов. Выпускаются с решетками из стали и высокопрочного чугуна. Края каналов имеют ребра жесткости из гальванизированной стали. Ширина каналов от 100, 150, 200, 300мм. Класс нагрузок А, В, С,Д.

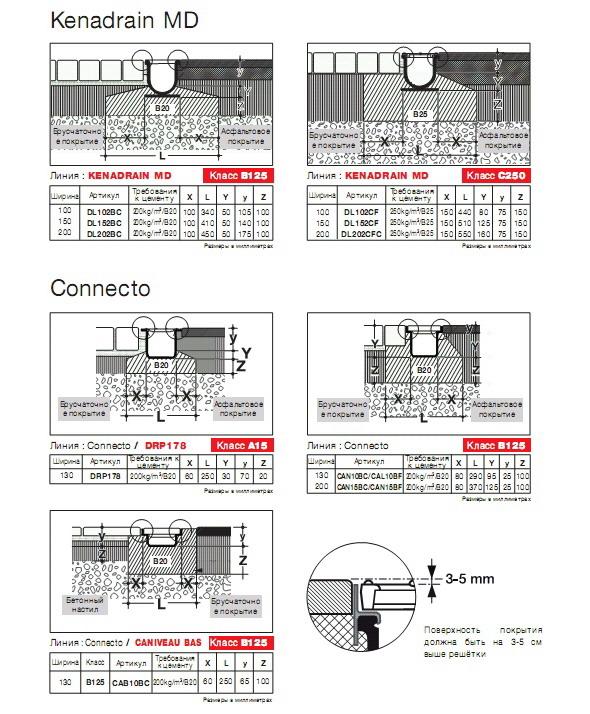

- KENADRAIN MD - средние нагрузки использования каналов. Выпускаются с решетками из стали и высокопрочного чугуна. Края каналов не имеют металлизированного усиления. Ширина каналов от 100 , 150,200мм. Класс нагрузок А, В, С.

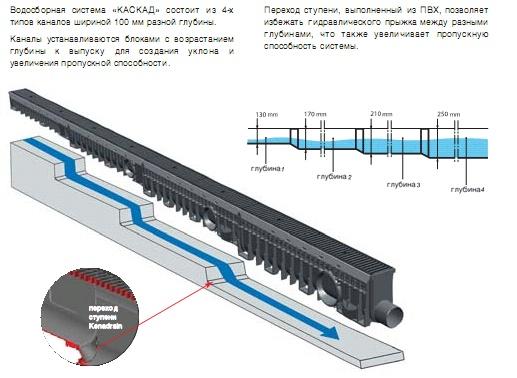

- KENADRAIN KASKAD HD – для создания систем водоотвода на протяженных участках с перепадом высот. Для этого соединяются каналы разные по высоте 130, 170, 210 и 250 мм. Для их соединения используются специальные соединители ступеней. За счет такого соединения создается уклон для потока воды и он с максимальной скоростью стекает в системы канализации, что увеличивает пропускную способность системы. Выпускаются с решетками из стали и высокопрочного чугуна. Края каналов имеют ребра жесткости из гальванизированной стали 4мм для класса D400 и 2 мм для остальных классов. Ширина каналов от 100 мм. Класс нагрузок А, В, С, Д. Каналы системы КАСКАД могут использоваться по отдельности в соответствии с конфигурацией площадки.

- KENADRAIN PARK HD- для создания систем сбора воды на учатках, имеющих ограничение по высоте каналов (паркинги, эксплуатируемые кровли, бассейны и т.п.). Для этого выпускаются каналы высотой 80 мм. Выпускаются с решетками из стали и высокопрочного чугуна. Края каналов имеют ребра жесткости из гальванизированной стали 4мм для класса D400 и 2 мм для остальных классов. Ширина каналов от 100 мм. Класс нагрузок А, В, С, Д.

- Особые виды каналов:

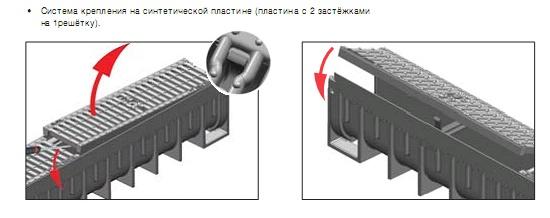

- Каналы с безвинтовой системой крепления Eclipse – ширина 100мм;

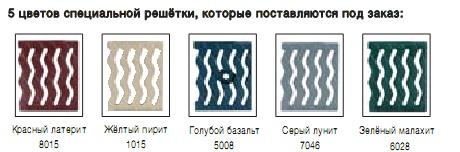

- Каналы со специальной решеткой Heelguard, предотвращающей застревание каблуков. Такие решетка выпускаются в 5-ти цветах.

Мнение специалиста

Воинова Татьяна Васильевна, директор магазина строительных материалов «Айрилан»

- В условиях увеличения объемов благоустройства территорий, растет спрос на линейные системы водоотвода (ПВХ). В настоящее время можно говорить о том, что наметилась устойчивая тенденция в использовании этих элементов благоустройства приусадебных и других территорий.

Владельцы недвижимости линейные системы отвода воды относит к обязательным элементам при освоении участка. С учетом этого ассортимент водоотводных изделий постоянно расширяется. На сегодняшний день они должны совмещать высокое качество, являющееся результатом применения новейших технологий и доступную цену.
